手指氣缸結構圖,手指氣缸維護保養以及安裝工藝

2021-09-077907人瀏覽

手指氣缸也屬于氣動執行元件它也是一種變型氣缸。它可以用來抓取物體,實現機械手各種動作。

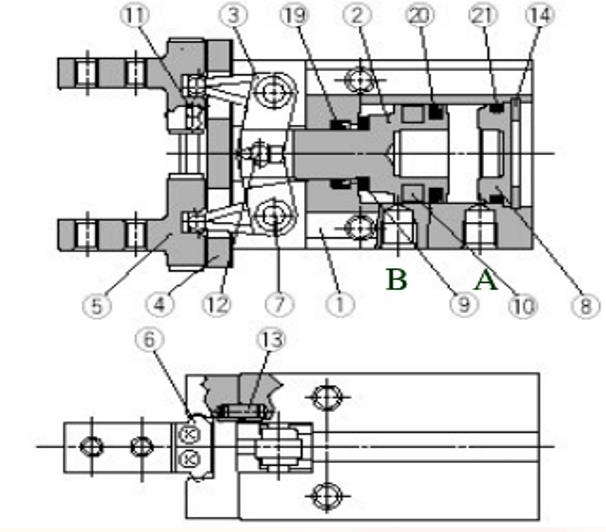

該圖是手指氣缸結構原理圖。當A口進氣B口排氣時,汽缸活塞桿2伸出,通過杠桿3繞杠桿軸7回轉,帶動兩個手指5通過一組鋼球11在導軌4上作向外直線運動,兩手指便張開。松開工件。止動塊6限制手指張開行程,定位銷13保證直線導軌不錯位。


手指氣缸維護和保養的技巧

1、氣缸檢修重新裝配時,零件必須清洗干凈,特別要防止密封圈被剪切、損壞,注意動密封圈的安裝方向。

2、使用中應定期檢查氣缸各部位有無異常現象,各連接部位有無松動等,軸銷式,安裝的氣缸的活動部位應定期加潤滑油。

3、氣缸拆下長時間不使用時,所有加工表面應涂防銹油,進排氣口應加防塵堵塞。

4、氣缸檢修重新裝配時,零件必須清洗干凈,不得將臟物帶入氣缸內.特別須防止密封圈被剪切、損壞和注意動密封圈的安裝方向。

5、制定出氣缸的月、季、年的維護保養制度,可參考方向閥的維護管理制度中規定的內容.。

手指氣缸從安裝到工藝性能心得

1、根據工作大小、形狀、質量和使用目的、選擇平行開閉型或支點開閉型。
2、根據工件大小、形狀、外伸量、使用環境及使用目的,選擇氣爪的系列。
3、根據氣爪夾持粒大小,夾持點距離、外伸量及行程,選定氣爪氣缸的尺寸。
